Voilà, le sujet est lancé....


Nos petites "quéquettes" (dixit Goliath) ont un pneu avant de taille 120/60 X17". Pour une utilisation piste, il est conseillé de monter des gommes récentes. Par contre, peu de marques proposent un pneu AV en 120/60.... :legal?:




Malgré tout, le montage d'un 120/70 est possible....sous réserve de ne pas freiner comme un trappeur car le pneumatique viendra s'appuyer sur le radiateur inférieur....ça peut aider au freinage, mais ça ne durera pas longtemps... :ducati:


Pour remédier à cet inconvénient, plusieurs solutions:


1- Reculer le radiateur inférieur d'environ 1 cm.
2- Retirer le ventilateur de refroidissement afin de basculer le radiateur plus en arrière


La solution N°2 est tout à fait envisageable pour une utilisation circuit. Pour la route, je déconseille....le moteur chauffe rapidement, en été, surtout à l'arrêt et à des vitesses "légales" (<90 km/h)


Cet été, sur ma NC35, sans ventilateur et une température de 35°C, le moteur ne chauffe pas (aiguille au milieu de la plage de température)
_________________


Dernière édition par Hulk le Ven 11 Nov 2016 - 23:57; édité 1 fois
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:00    Sujet du message: Montage échangeur eau/huile Répondre en citant

Ayant opté pour une NC30 piste, j'ai souhaité anticiper d'éventuels problèmes de refroidissement.


J'ai regardé chez nos voisins britanniques pour monter un échangeur eau/huile sur le moteur. Son efficacité est supérieure à un échangeur air/huile.


Dans le kit HRC du VFR400, cette option était proposée. On en trouve parfois sur yahoo japon....mais à des prix.....abominables....


Cependant, il est possible d'en monter un pour pas trop cher....
_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:09    Sujet du message: Montage échangeur eau/huile Répondre en citant

Le principe est de monter un échangeur eau/huile d'une autre moto.
Cet élément se situe entre le bloc moteur et le filtre à huile.


J'ai, dans un premier temps, recherché des modèles de moto Honda équipé du même filtre à huile.
Ensuite, j'ai noté les modèles et références des pièces susceptibles de se monter.







_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:14    Sujet du message: Montage échangeur eau/huile Répondre en citant

Globalement, peu de différences entre les modèles.


Ce qui change, c'est l'orientation des entrée/sortie pour le circuit de refroidissement.


Sur l'échangeur du kit HRC, les orifices sont situés côté gauche (sens de circulation).


Sur les autres modèles, ils sont orientés différemment.

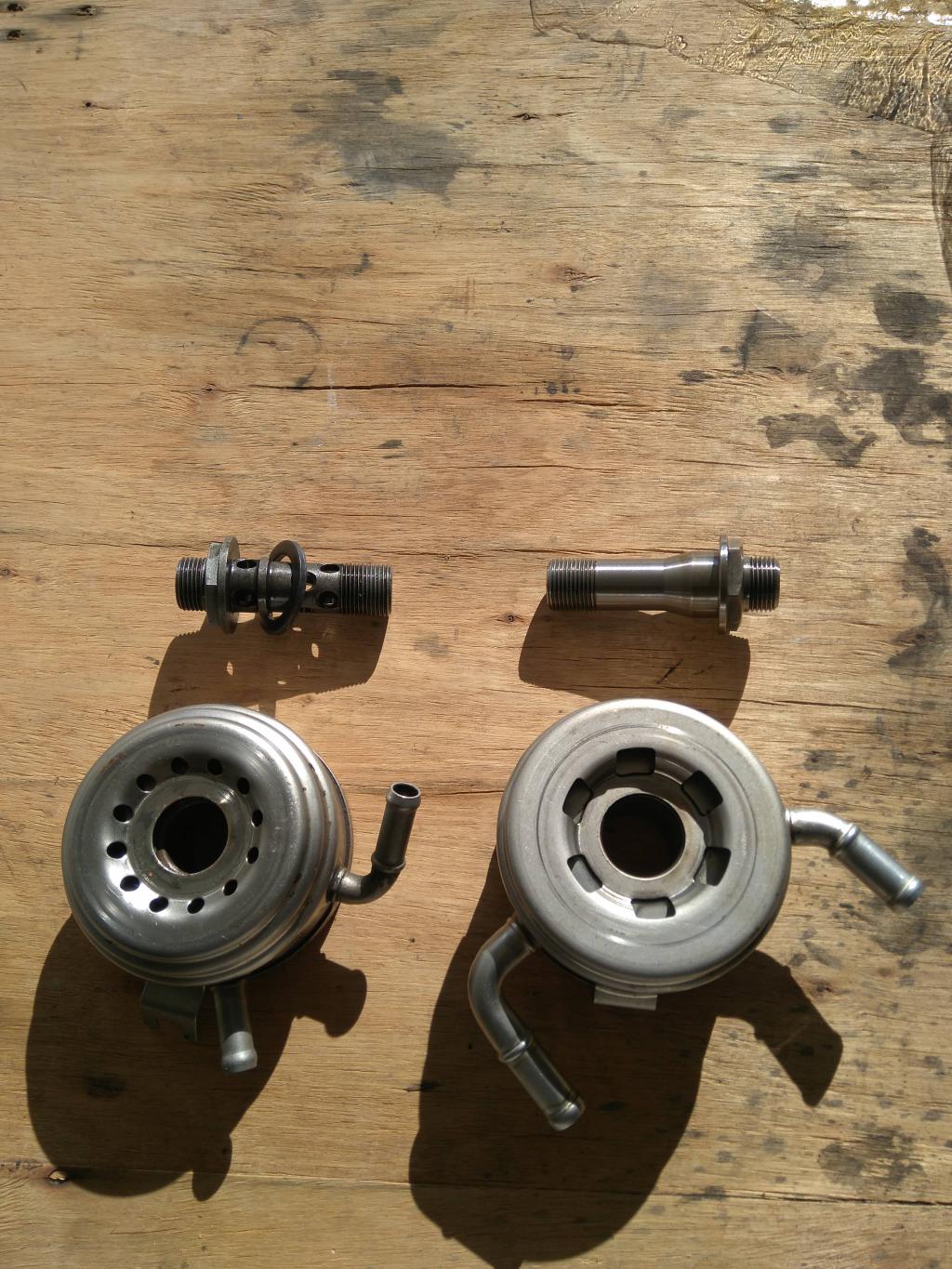

A gauche, celui d'une 900 CBR (SC44), et à droite celui d'une 600 CBR (PC35)



_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:23    Sujet du message: Montage échangeur eau/huile Répondre en citant

Cela se fait en plusieurs étapes :

1- Modification du couvercle de pompe à eau pour créer une boucle de circulation d'eau de refroidissement autour de l'échangeur.
2- Dépose du filtre à huile
3- Dépose du mamelon fileté d'origine.
_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:37    Sujet du message: Montage échangeur eau/huile Répondre en citant

1- Modification du couvercle de pompe à eau :


Dans un premier temps, vidanger le circuit.
Déposer le couvercle.

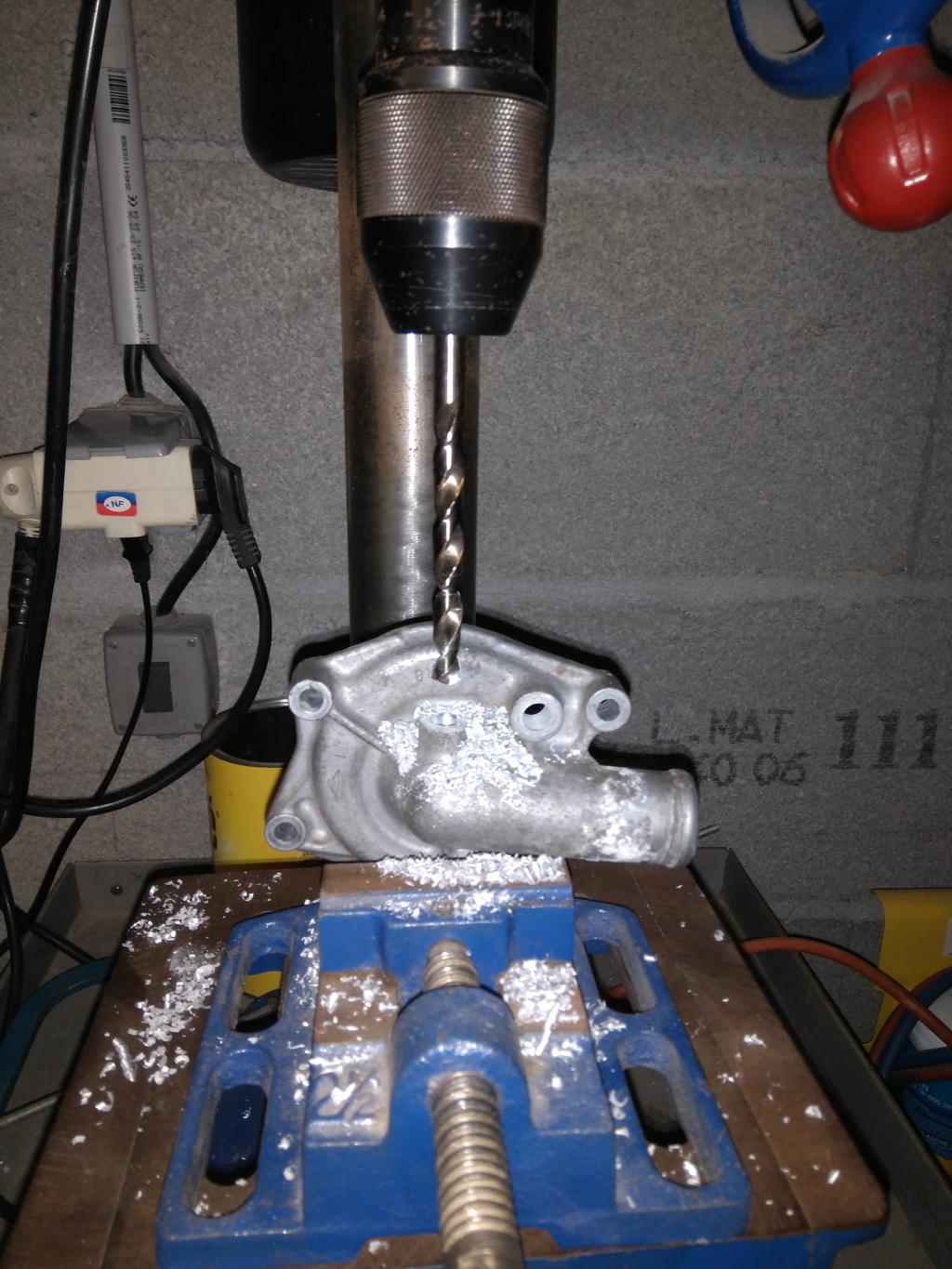

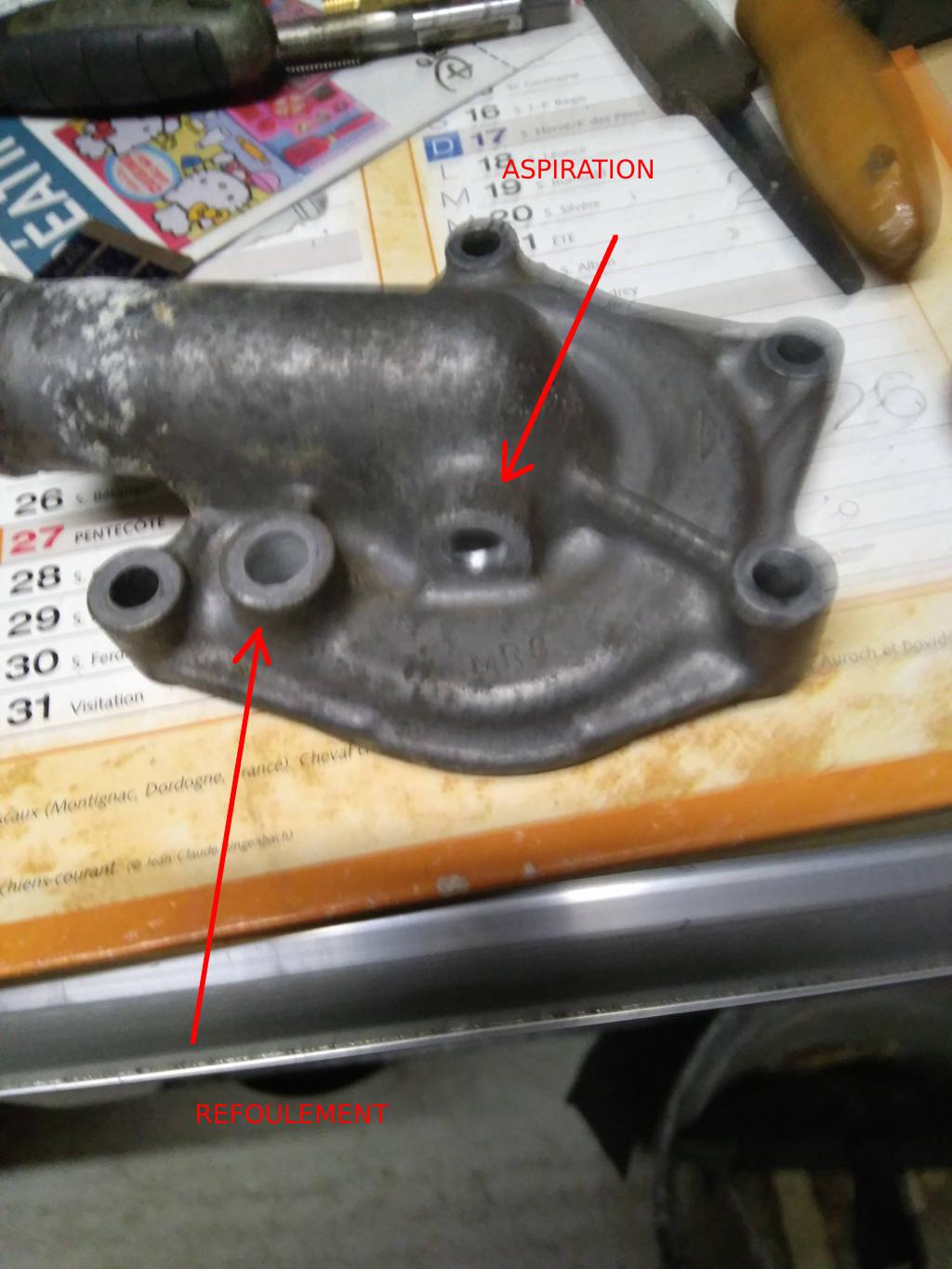

Pour créer les départs vers l'échangeur, il faut utiliser l'orifice de purge du circuit. Il est positionné sur le refoulement de la pompe. Pour l'aspiration, il va falloir percer au niveau du plat du couvercle. La fonderie de ce dernier étant déjà prête à cette modif.





Le diamètre de perçage sera fonction des raccords vissés que vous souhaitez utiliser. Pour ma part, j'ai opté pour des raccords cannelés avec des embouts filetés de 1/4 au pas gaz. Le diamètre de durit possible est de 6 mm. Je n'ai pas pris en 8 ou 10 mm, car les diamètres filetés étaient trop importants pour le couvercle.




_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:38    Sujet du message: Montage échangeur eau/huile Répondre en citant

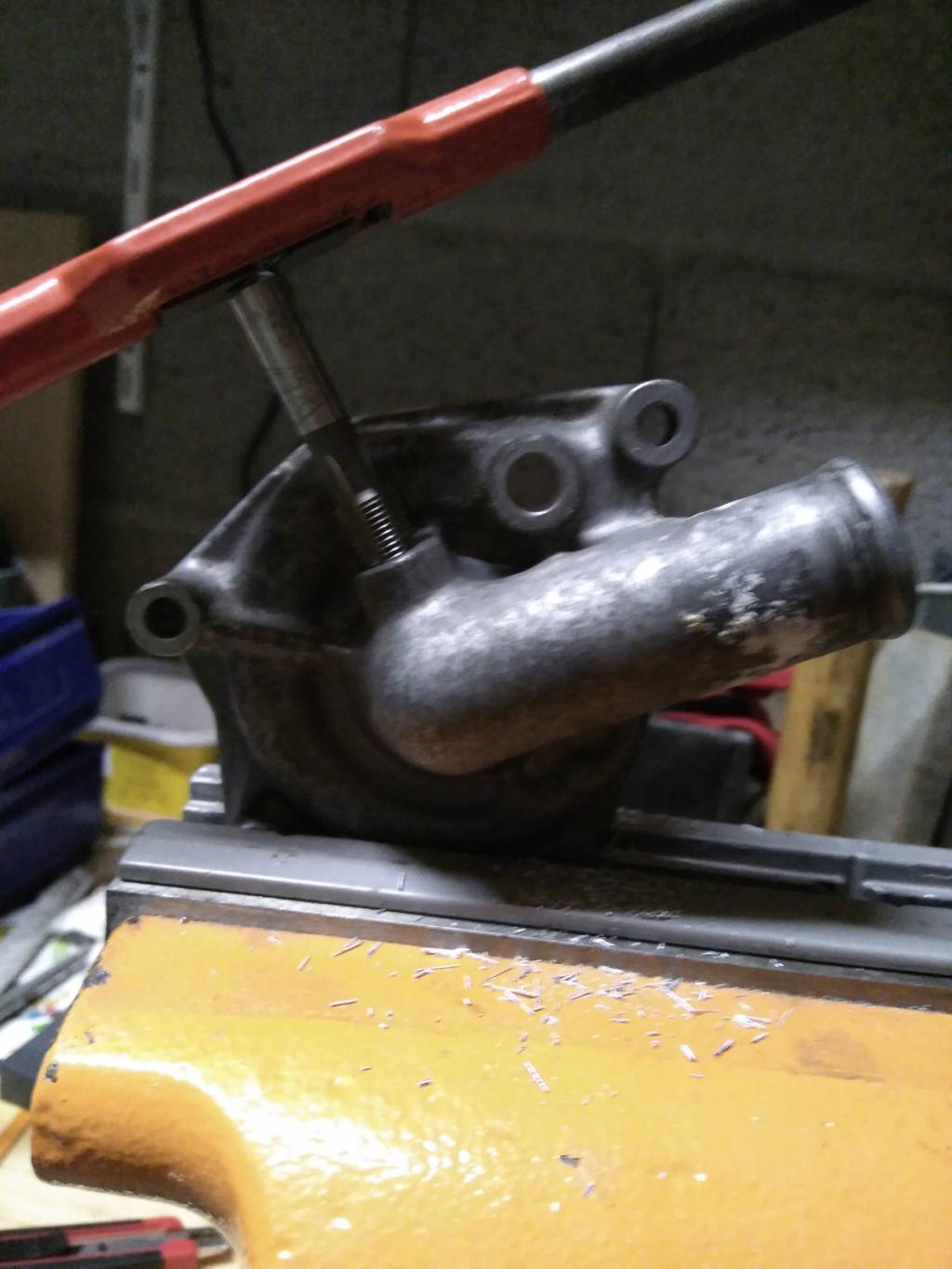

Après le perçage, taraudage...










_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:41    Sujet du message: Montage échangeur eau/huile Répondre en citant

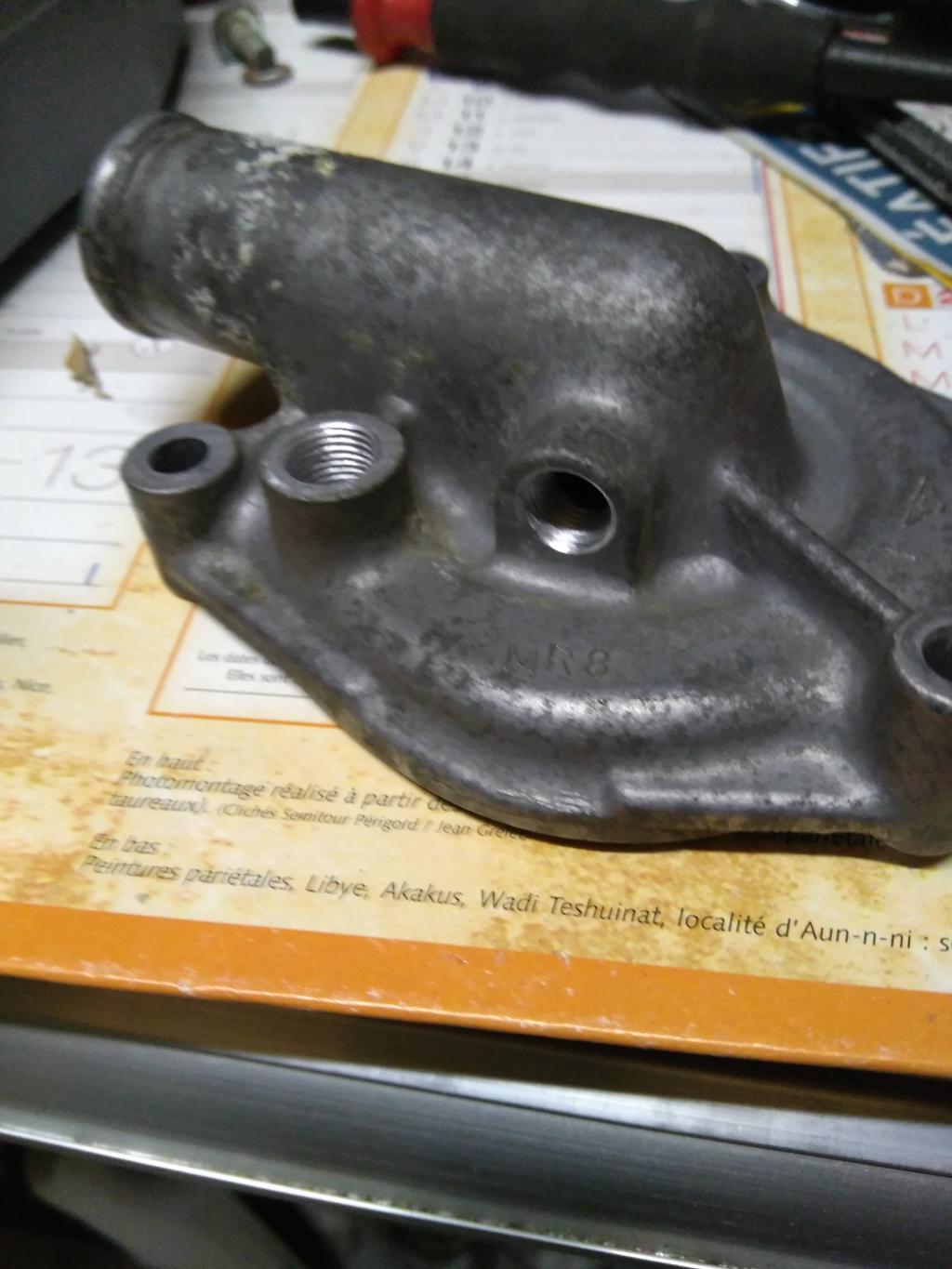

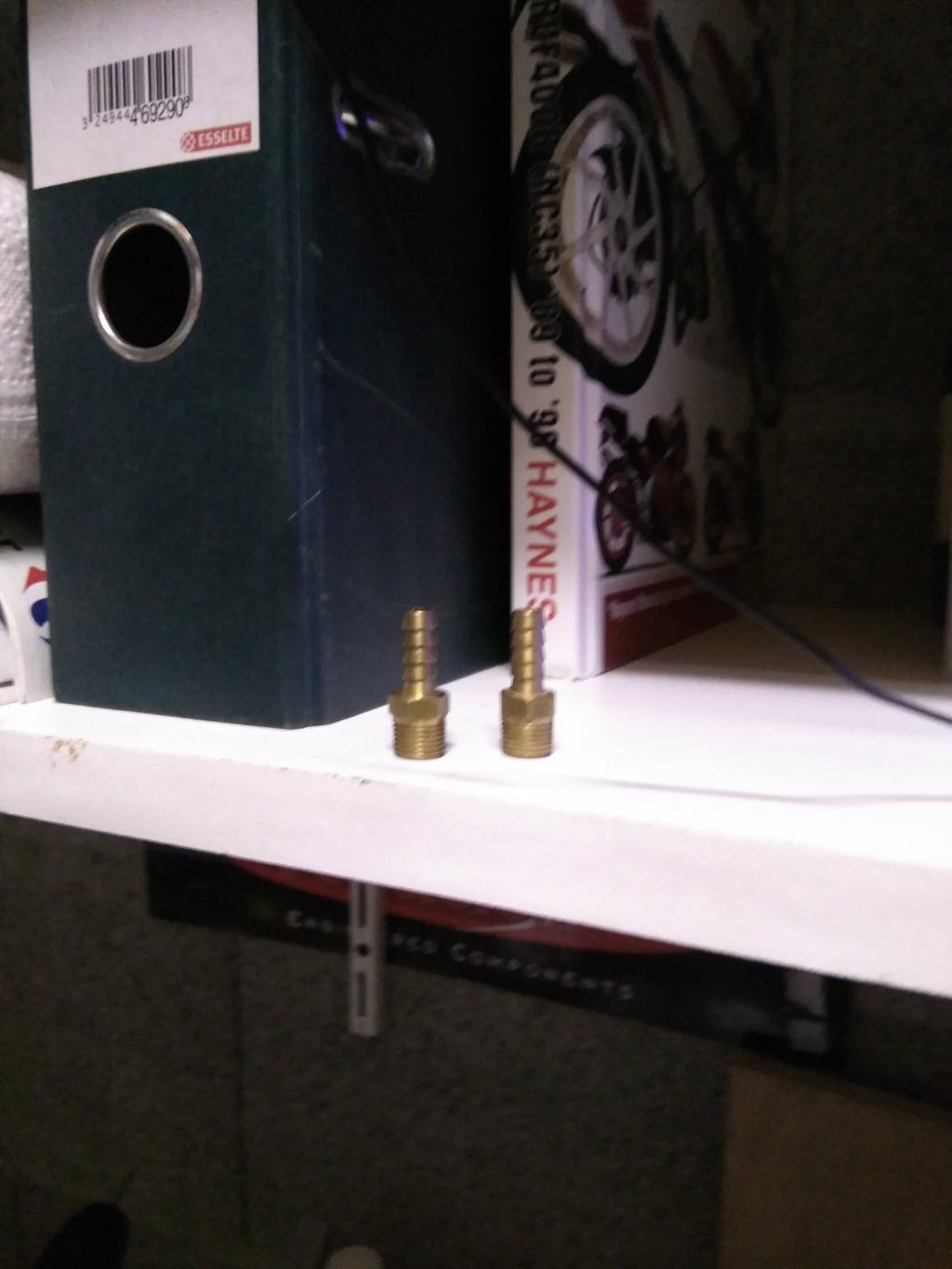

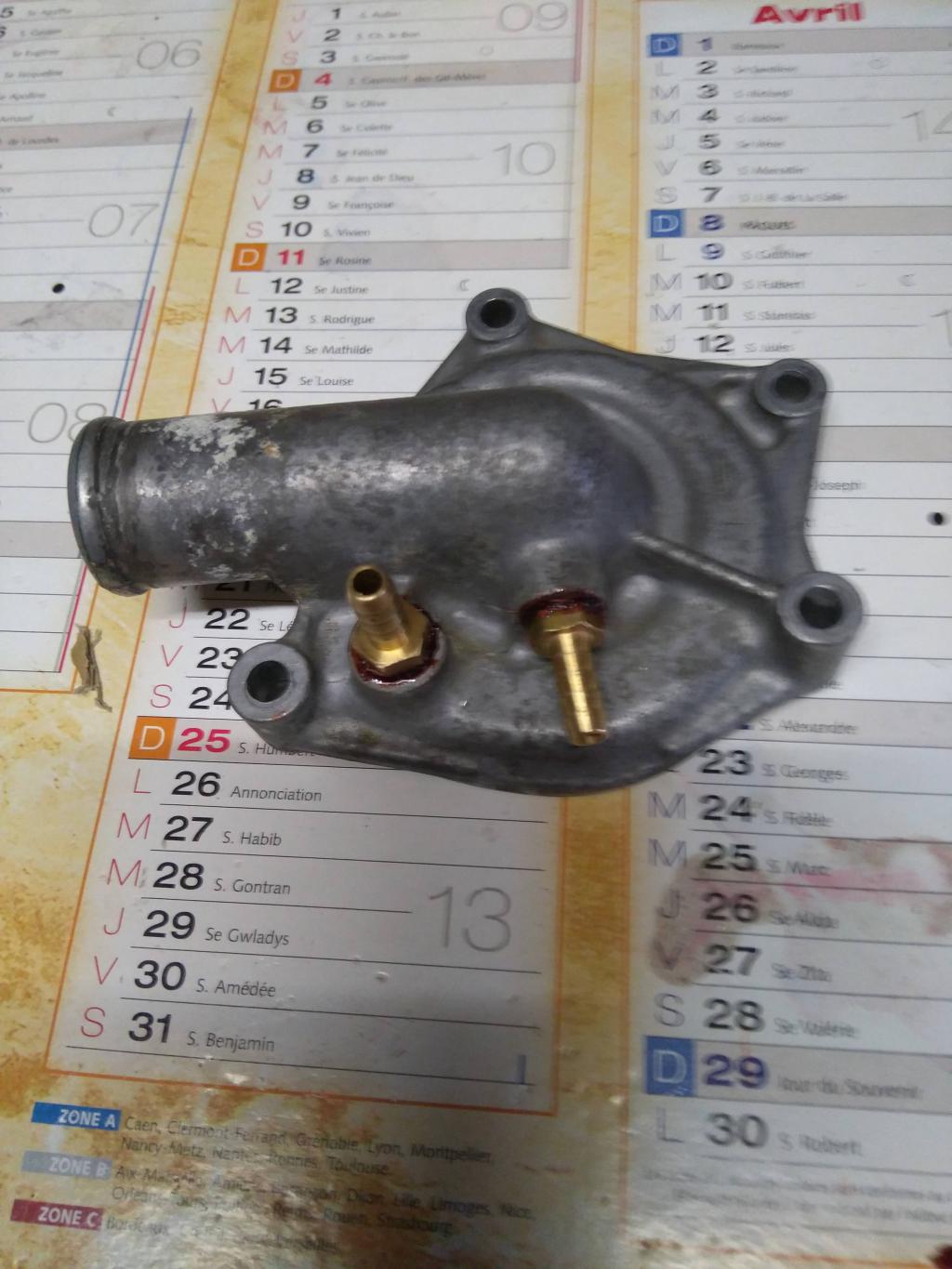

Perçages / taraudages terminés :





Montage des raccords avec de la pâte d'étanchéité



_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:48    Sujet du message: Montage échangeur eau/huile Répondre en citant

Une fois bien nettoyé, remontage du couvercle avec un joint neuf de préférence.


2- Dépose du filtre à huile....


3- Dépose du mamelon fileté

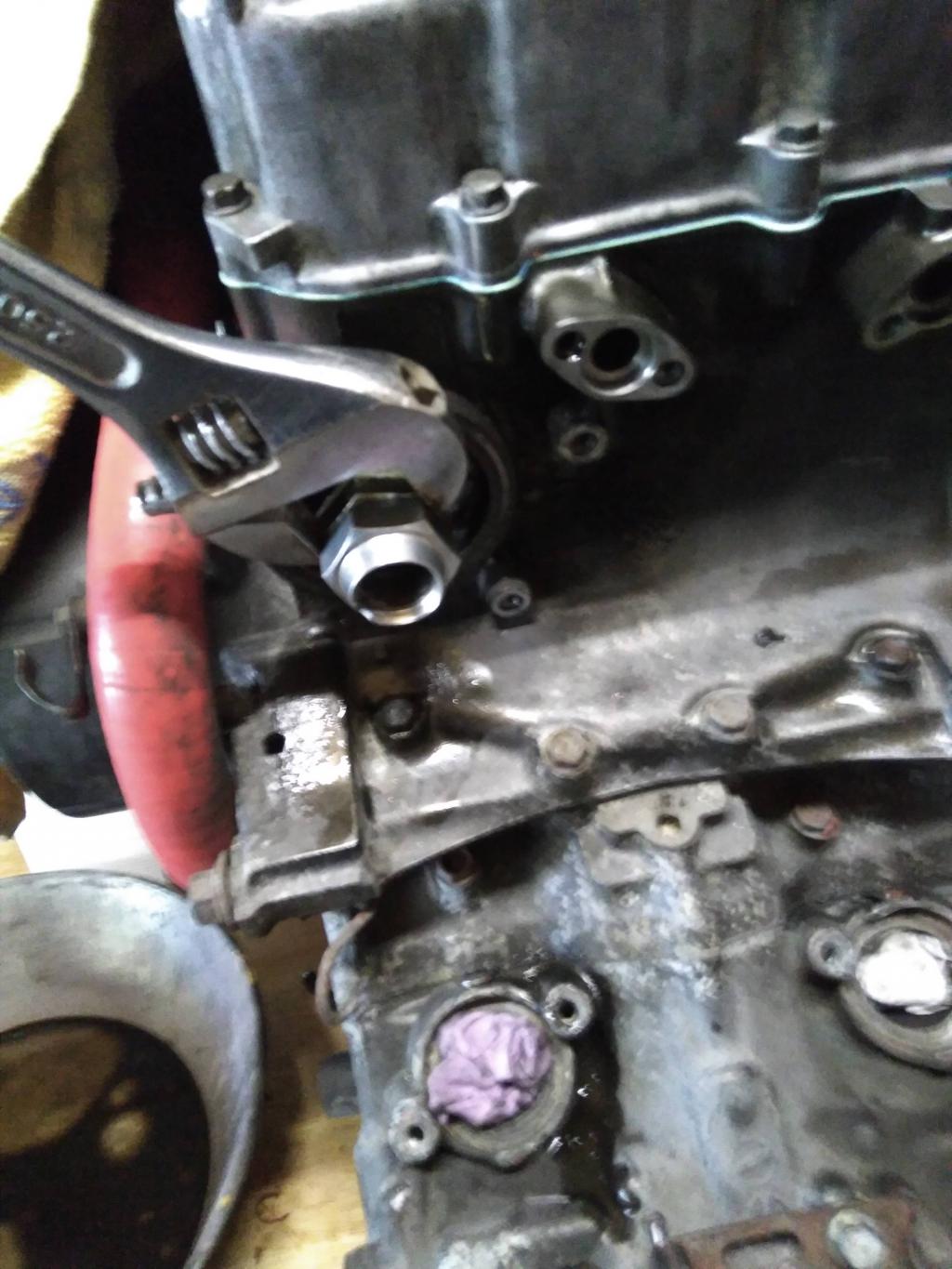

Côté moteur, il faut déposer l'embout fileté sur lequel le filtre à huile vient se monter. En effet, il sera remplacé par celui de l'échangeur, beaucoup plus long. Pour les références, je les indiquerai en fin de post.

Deux façon de démonter....à la pince, directement sur le filetage....pas glop...

J'ai opté pour la manière douce....

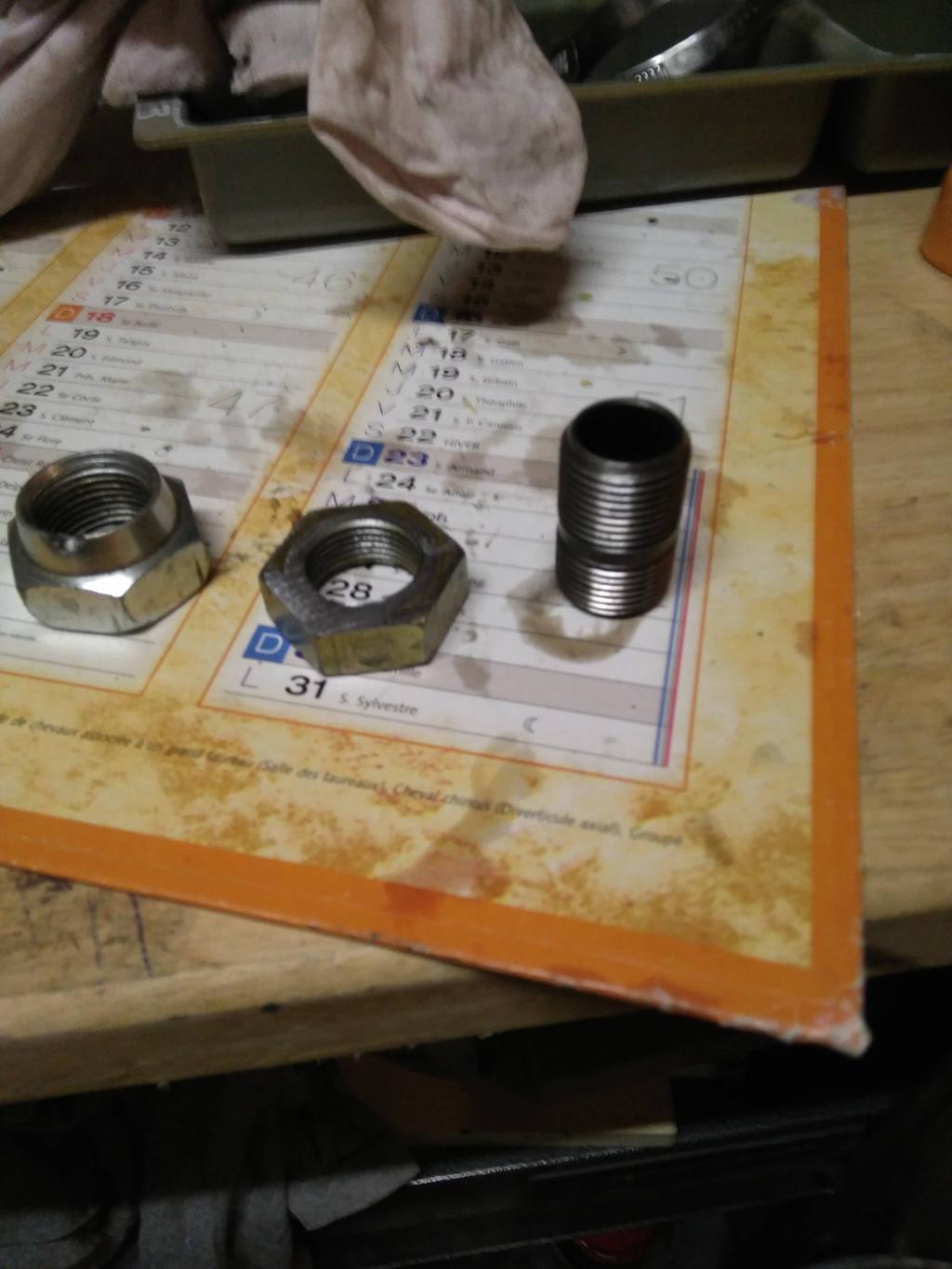

Deux écrous de cardans de peugeot 205 (ou 309, ce sont les mêmes). Coupe d'une collerette pour diminuer l'épaisseur, car il n'y a pas beaucoup de filets sur la nip (mamelon fileté)


_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:49    Sujet du message: Montage échangeur eau/huile Répondre en citant

La dépose...







J'ai fait cette modif, moteur déposé. C'est forcément plus facile. Il est possible de la réaliser moteur dans le cadre.



_________________
Revenir en haut
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 11 Nov 2016 - 23:55    Sujet du message: Montage échangeur eau/huile Répondre en citant

Le montage de l'échangeur se fait donc directement sur le bloc moteur. Il faut s'assurer que le joint (neuf encore une fois) ne ressorte pas de sa gorge.


En effet, il n'y a pas de détrompeur et la patte anti-rotation peut gêner. Il faut la tordre ou la couper...au choix.

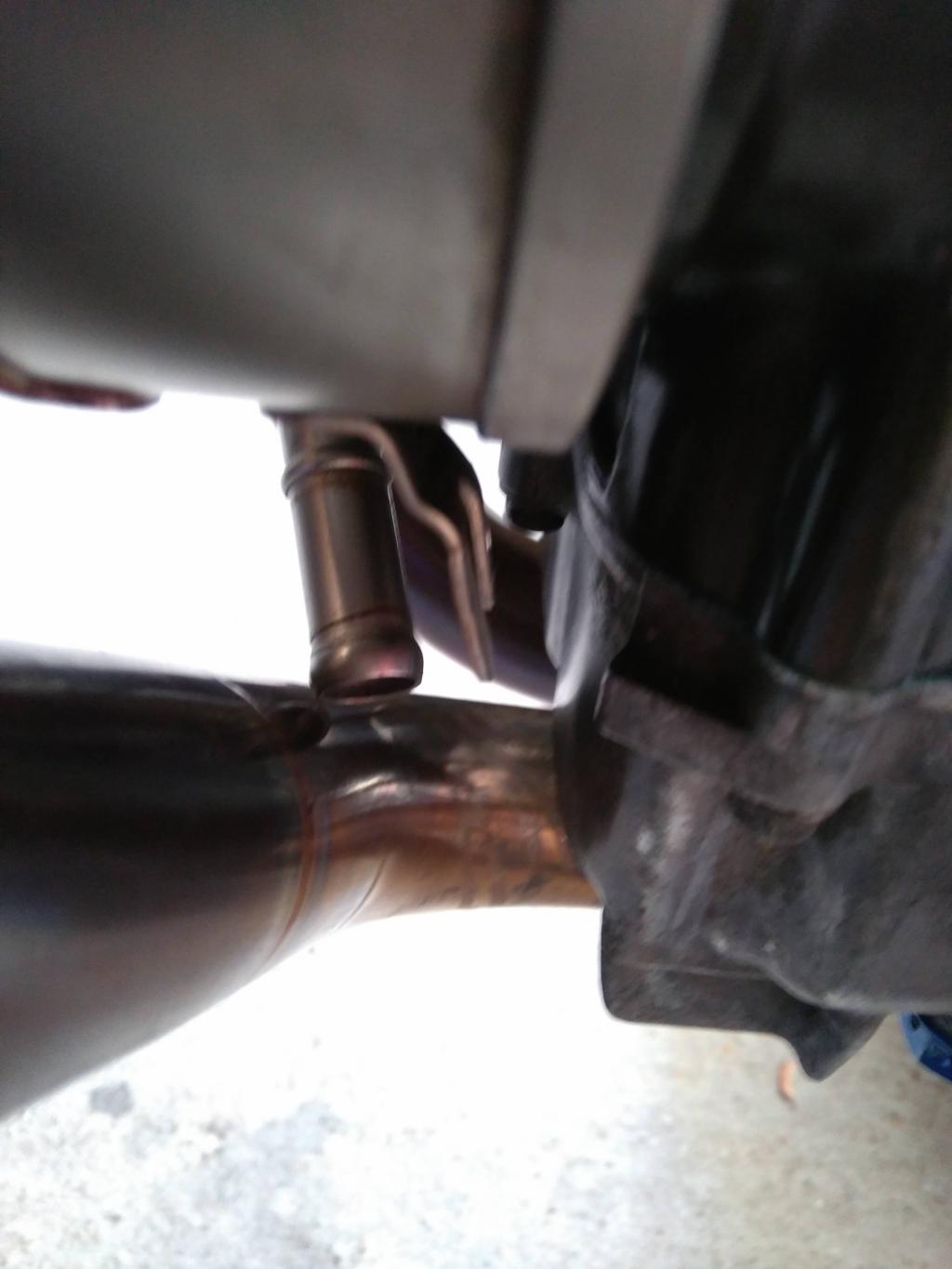

En fonction du modèle choisi, les orifices peuvent être situés très (trop?) proche du collecteur d'échappement.
