MessagePosté le: Jeu 26 Déc 2013 - 20:00    Sujet du message: Vis de richesse cassée....outillage Répondre en citant

PublicitéSupprimer les publicités ?
Salut à tous,


Pour ce post, je fais juste le facteur....


Sylbou a récemment eu un problème avec sa rampe de carbus....2 vis de richesse ont été trouvée sans leur pointe et une troisième dans un état peu recommandable

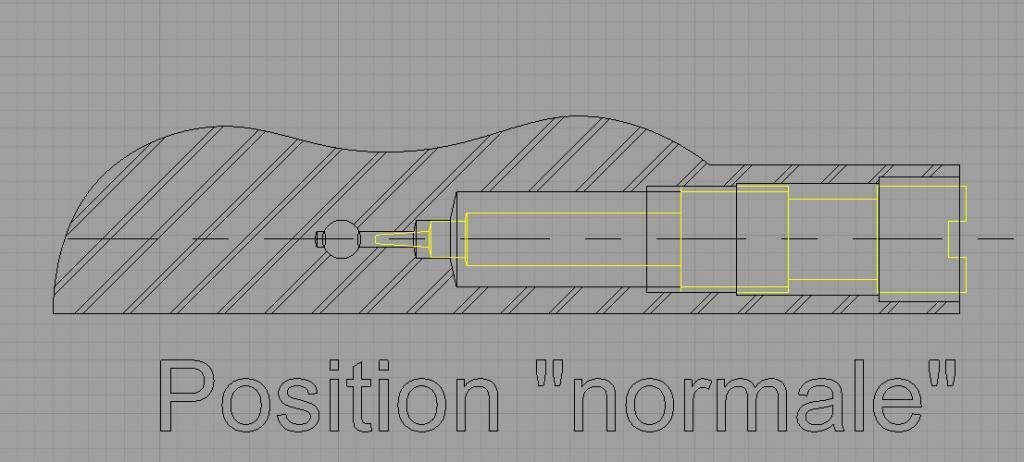

La vis en position normale:

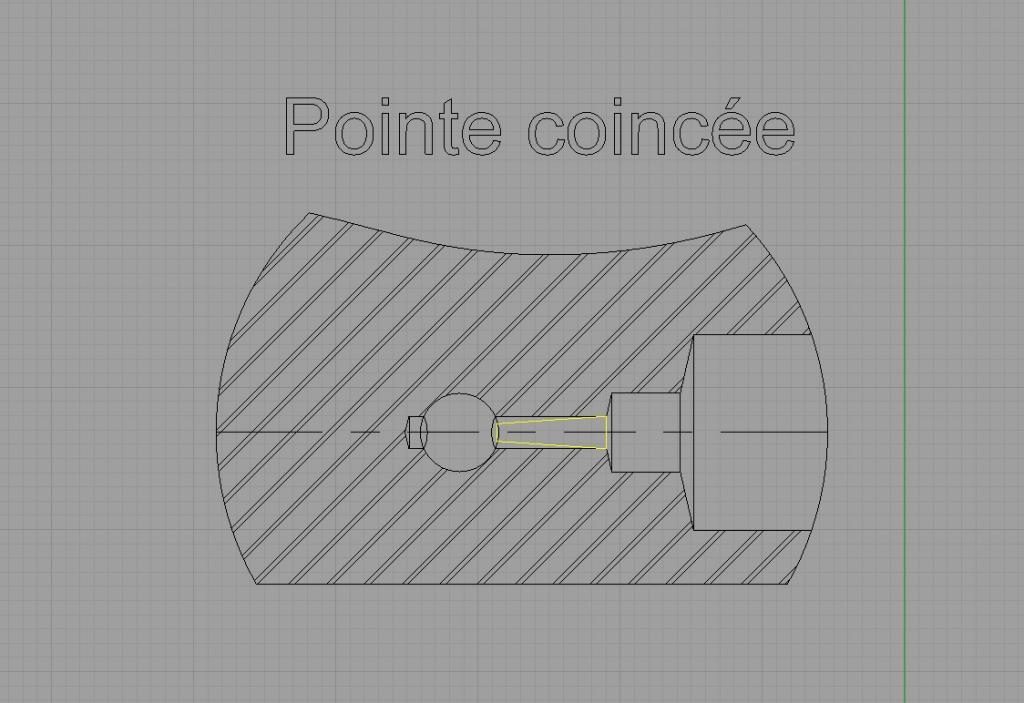

Hypothèse: pointe coincée dans la fonderie du carbu.

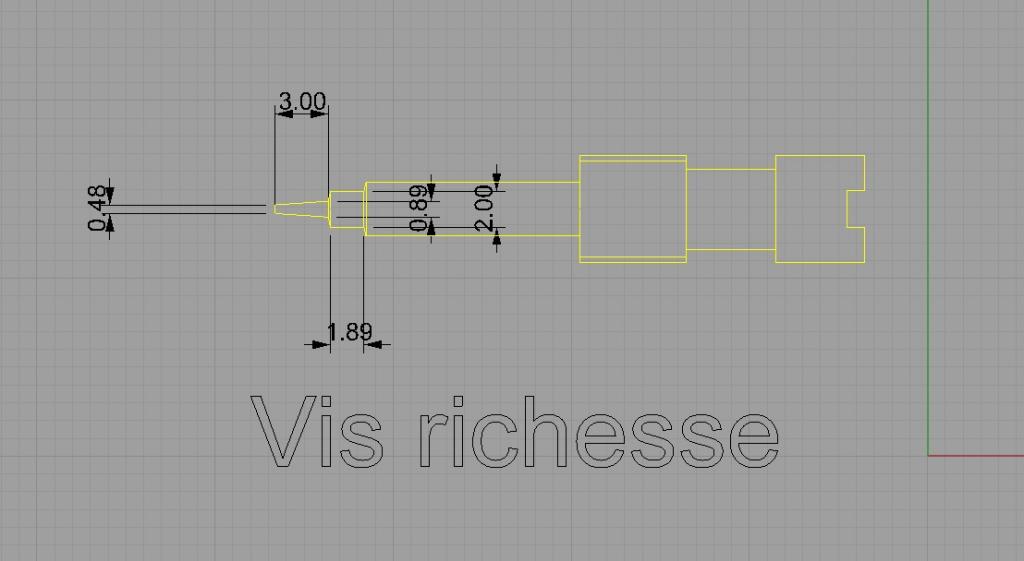

Pour réaliser un outil, il s'est servi des cotes de la vis de richesse:

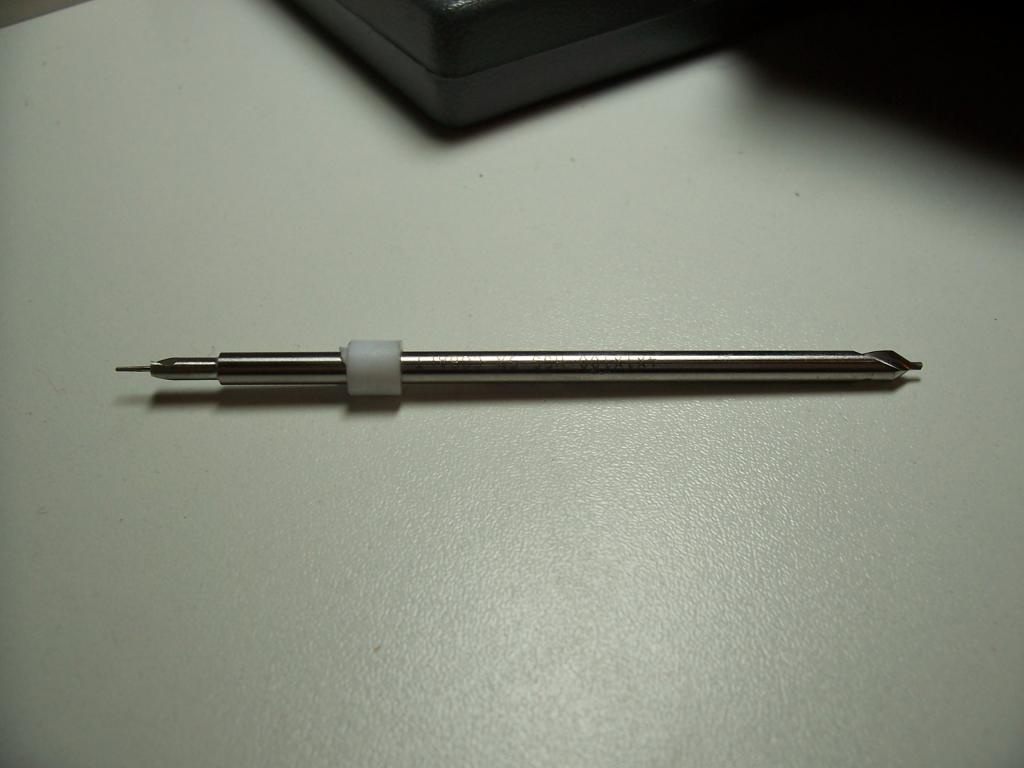

Un fois l'outil réalisé:





La base est un forêt à centrer (outil connu des tourneurs), d'une longueur de 100mm et de 4mm de diamètre.


Un côté a été ré-usiné afin d'avoir un embout de 0.7mm (avec deux lèvres pour la découpe).



Afin de limiter les vibrations et donc, le risque de casse, un centreur en téflon a été fait pour maintenir l'outil dans l'axe pendant l'opération de perçage.


Il y a été gentiment, mais vraiment très gentiment....Il a réussit à sauver ses deux carbus malades.


Les cotes de l'outillage:



_________________
Revenir en haut
Benoit41
Modérateur


Hors ligne

Inscrit le: 11 Jan 2009
Messages: 1 718
Localisation: Orléans (45)
Masculin Poissons (20fev-20mar) 羊 Chèvre

MessagePosté le: Jeu 26 Déc 2013 - 22:38    Sujet du message: Vis de richesse cassée....outillage Répondre en citant

Bravo pour l'idée et la réalisation de cet outil digne de la RC30...
A plus
_________________
Benoit
http://benoit.duquesne.monsite.wanadoo.fr/
Revenir en haut
Visiter le site web du posteur
sylbou



Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 117
Localisation: basse savoie
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Ven 27 Déc 2013 - 10:52    Sujet du message: Vis de richesse cassée....outillage Répondre en citant

Comme d'habitude Roland, reportage au top ! Belles photos et schémas explicites !
Grâce à toi, le forum est enrichi.
Encore merci pour ton coup de main :-)
Revenir en haut
RC30
Administrateur


Hors ligne

Inscrit le: 14 Sep 2007
Messages: 2 739
Localisation: Paris
Masculin Vierge (24aoû-22sep) 蛇 Serpent

MessagePosté le: Ven 27 Déc 2013 - 13:09    Sujet du message: Vis de richesse cassée....outillage Répondre en citant

Il en a pas marre le Roland de nous faire des tutos pour entretenir nos belles      Mort de Rire


Aller hop en post it  Okay
_________________
Corruptissima republica, plurimae leges (Plus l'état est corrompu, plus il y a de lois !) !

RC30, RC30, RC30, rien que la RC30...
Vainqueur des 24 heures du Mans 2009 en catégorie Open
Revenir en haut
Visiter le site web du posteur
Hulk
Modérateur


Hors ligne

Inscrit le: 16 Déc 2012
Messages: 2 127
Localisation: Pays de Loire (44)
Masculin Capricorne (22déc-19jan) 狗 Chien

MessagePosté le: Ven 27 Déc 2013 - 13:21    Sujet du message: Vis de richesse cassée....outillage Répondre en citant

C'est pas moi qui est fait le boulot, c'est Sylbou.
_________________
Revenir en haut
Yves



Hors ligne

Inscrit le: 17 Nov 2007
Messages: 2 354
Localisation: Dordogne
Masculin Vierge (24aoû-22sep) 猪 Cochon

MessagePosté le: Sam 28 Déc 2013 - 00:30    Sujet du message: Vis de richesse cassée....outillage Répondre en citant

Ca c'est de la précision comme j'aime !
_________________
Pas de bras, pas de chocolat !!!
Revenir en haut
